Affûter correctement votre tronçonneuse
Chaque dispositif de coupe nécessite un entretien : affûtez régulièrement la chaîne de votre tronçonneuse STIHL pour garantir des performances optimales.
19.08.2022
Aperçu : affûtage de la tronçonneuse :
- Travailler avec une tronçonneuse émoussée est non seulement plus difficile mais aussi plus risqué.
- Avec un peu de préparation et de bons outils, vous pourrez affûter votre tronçonneuse vous-même.
- Utilisez une lime ronde pour affûter les dents de la tronçonneuse.
- Nous vous recommandons de lire le mode d’emploi de votre tronçonneuse avant de l’entretenir ou de l’affûter.

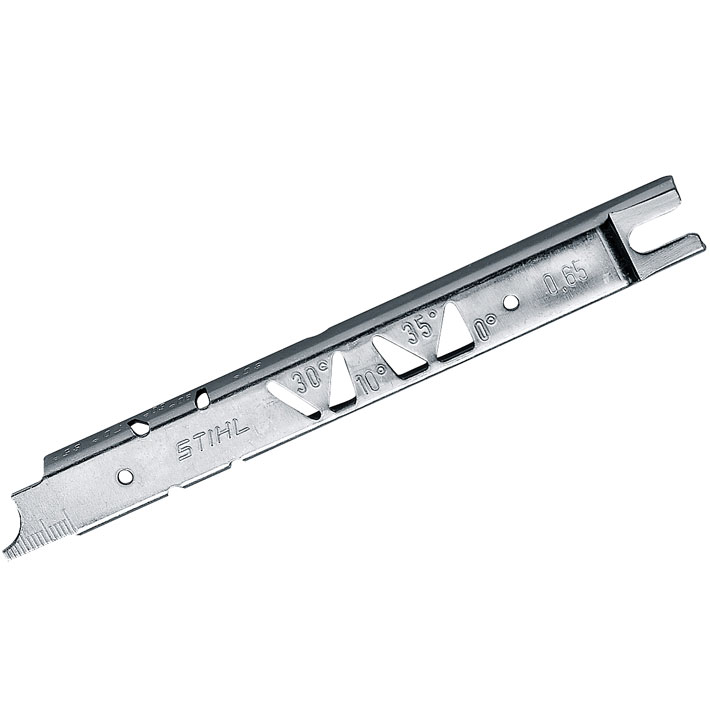

L’angle d’affûtage d’une tronçonneuse est d’environ 30 degrés. Les outils d’affûtage, tels qu’une plaque d’affûtage, vous indiquent l’angle d’affûtage correct grâce à des marquages. Vous pouvez ainsi affûter vous-même votre tronçonneuse avec précision.
La fréquence d’affûtage d’une tronçonneuse dépend de plusieurs facteurs. En règle générale, vous devez toujours affûter votre tronçonneuse lorsque la chaîne ne s’enfonce plus d’elle-même dans le bois, lorsque le tronçonnage ne produit que de la sciure fine au lieu de gros copeaux, lorsque la coupe est de travers ou lorsqu’il devient difficile d’effectuer un positionnement précis. La fumée peut également être le signe d’une chaîne émoussée.
Une lime ronde est l'outil idéal pour l’affûtage de la tronçonneuse. Vous pouvez déterminer le diamètre correct de la lime à l’aide du pas de chaîne. Les chaînes STIHL sont pourvues d’un marquage sur le limiteur de profondeur qui vous indique le diamètre de la lime ronde recommandé.
L’affûtage d’une chaîne est peu onéreux. Votre revendeur STIHL effectue tous les travaux nécessaires avec des outils professionnels en peu de temps, afin que votre chaîne soit rapidement affûtée de manière optimale.
La vitesse à laquelle une tronçonneuse s’émousse dépend de la durée et de l’intensité de son utilisation. Afin d’obtenir des résultats de coupe optimaux à long terme, ne travaillez pas avec la tronçonneuse jusqu’à ce qu’elle soit complètement émoussée. Au lieu de cela, limez la chaîne en quelques traits de lime afin de pouvoir travailler de manière optimale à tout moment.
Vous pouvez demander à votre revendeur STIHL d’affûter vos tronçonneuses. Vous serez ainsi certain que votre tronçonneuse est affûtée de manière optimale à l’aide d’outils professionnels et qu’elle sera à nouveau opérationnelle rapidement.
Comment reconnaître une chaîne émoussée ?

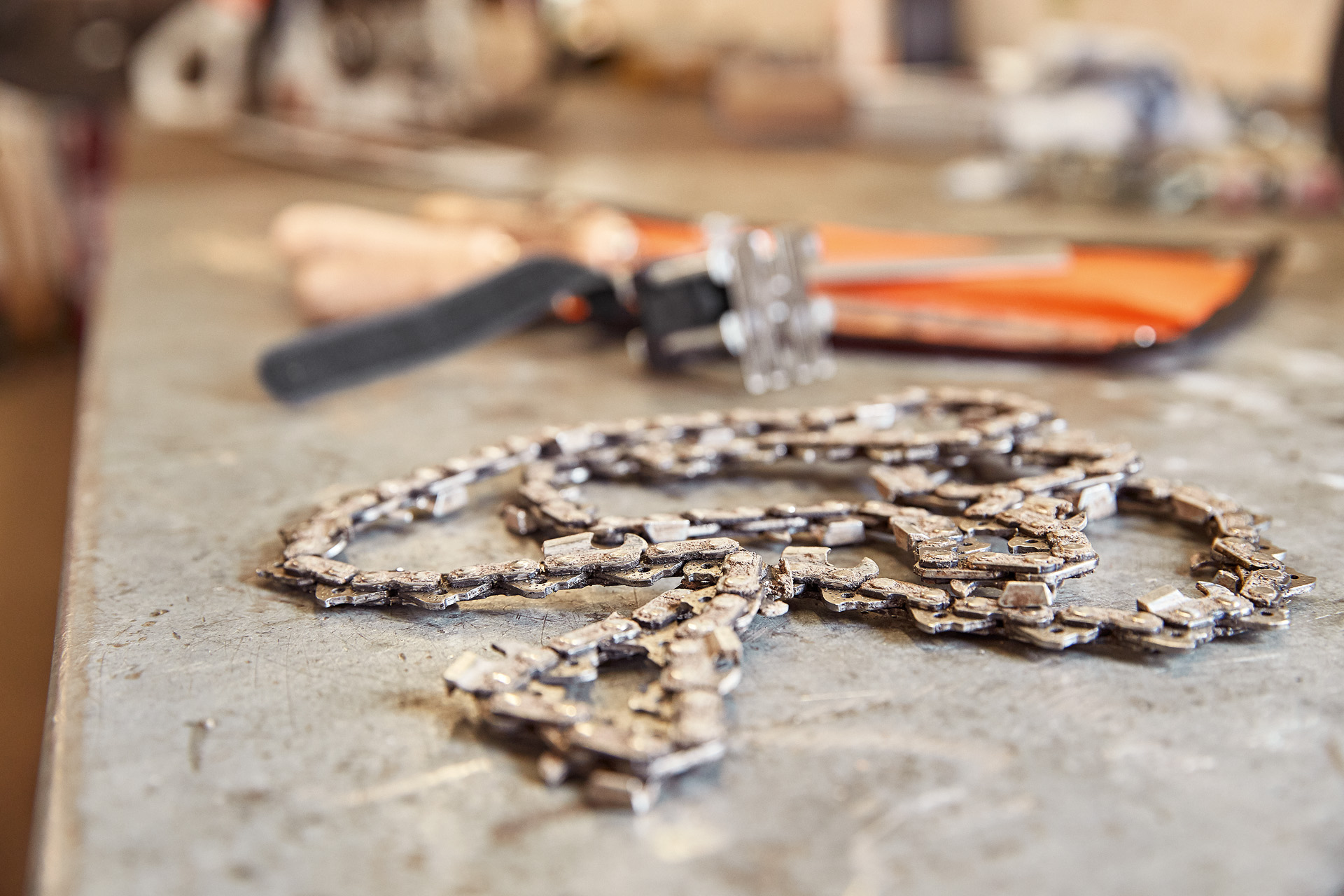

Avec le temps, même les meilleures chaînes de tronçonneuses s’émoussent. Elles deviennent alors moins efficaces et s’usent de plus en plus. Vous devez faire plus d’efforts physiques, tandis que la performance de coupe est moins satisfaisante.
Plusieurs signes sont à surveiller : si votre tronçonneuse présente les symptômes suivants, il est peut-être temps de l’affûter, voire de la remplacer.
Cinq signes d’une chaîne émoussée
Signe 1
La chaîne ne s’enfonce pas d’elle-même dans le bois. Il faut appuyer sur l’unité du moteur pour la forcer à couper.
Signe 2
Lorsque vous effectuez une coupe transversale, la tronçonneuse produit de la sciure au lieu de gros copeaux.
Signe 3
Votre découpe produit de la fumée, alors que la chaîne de tronçonneuse est bien lubrifiée et correctement tendue.
Signe 4
La tronçonneuse ne coupe pas droit mais de travers. Cela indique que les gouges doivent être affûtées sur un côté ou qu’elles ne sont pas toutes de la même longueur.
Signe 5
La tronçonneuse « broute » ou « saute », ce qui réduit la précision de coupe.
Guide vidéo : Affûter la chaîne et le limiteur de profondeur avec le porte-lime 2-en-1 STIHL
Dans notre guide vidéo, nous vous montrons comment affûter la chaîne et le limiteur de profondeur de votre tronçonneuse STIHL en une seule opération avec le porte-lime 2-en-1.
Qu’est-ce que le retrait du limiteur de profondeur ?
Le retrait du limiteur de profondeur correspond à la différence de hauteur entre l’arête avant du sommet de la gouge et le bord supérieur du limiteur de profondeur. Plus cette distance est grande, plus l’épaisseur des copeaux de bois est importante. Lorsque vous affûtez une chaîne de tronçonneuse, vous réduisez de fait ce retrait puisque vous raccourcissez la gouge et en modifiez la forme.
Pour obtenir une bonne coupe, vous devez vérifier le limiteur de profondeur à chaque fois que vous affûtez la chaîne de votre tronçonneuse, et le modifier si nécessaire.
AFFÛTER UNE CHAÎNE DE TRONÇONNEUSE AVEC UNE LIME RONDE
L’outil dont vous avez besoin pour affûter une tronçonneuse à gouges est une lime ronde. Assurez-vous cependant de choisir le bon type et le bon diamètre de lime pour chaîne de tronçonneuse, sinon vous risquez de réduire la performance de votre tronçonneuse. Le choix du diamètre dépend du pas de votre chaîne.
Le choix de la bonne lime ronde dépend du pas de la chaîne . Chaque pas est associé à un diamètre de lime ronde spécifique.
Choisir la bonne lime ronde pour affûter la tronçonneuse
Le pas de chaîne permet de classer une chaîne selon certaines catégories de puissance de tronçonneuse. Le pas est facile à trouver sur toutes les chaînes STIHL : le chiffre est inscrit sur le limiteur de profondeur. Le tableau de correspondance STIHL vous permet de lire facilement le diamètre de lime nécessaire.

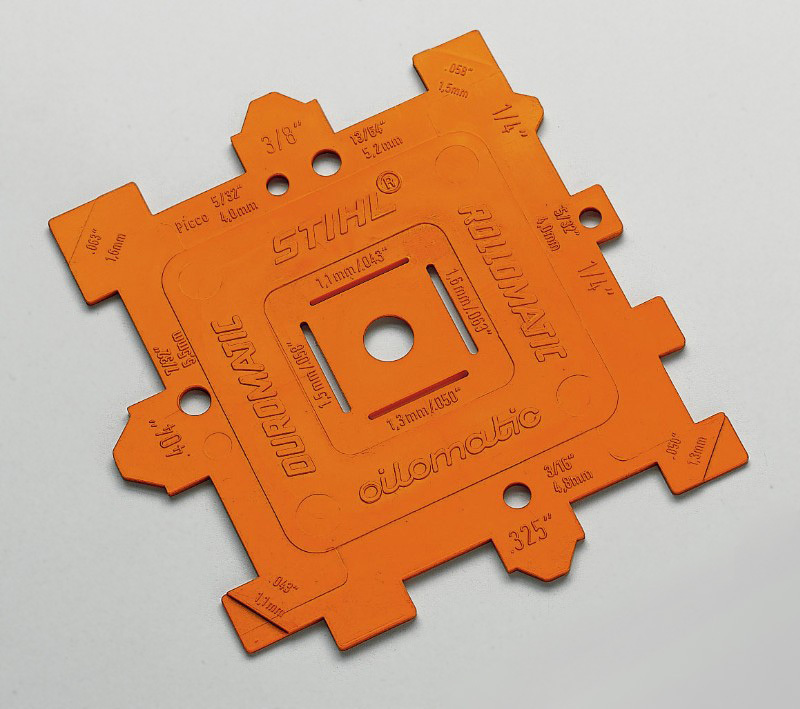

Si le chiffre sur le limiteur de profondeur n’est plus lisible, le pas de chaîne peut être déterminé à l’aide d’un gabarit de contrôle pour chaînes. Vous pouvez aussi calculer le pas de chaîne. Pour ce faire, mesurez par exemple à l’aide d’un pied à coulisse la distance entre le centre d’un boulon riveté et le centre du suivant et divisez le résultat par deux, afin d’obtenir le pas de chaîne en millimètres. Cependant, comme le pas de chaîne est toujours exprimé en pouces, vous devez encore convertir le résultat en conséquence : un millimètre correspond à 0,039 pouce, ce qui signifie qu’il faut encore multiplier le résultat mesuré en millimètres par 0,039 pouce pour obtenir la valeur correspondante en pouces. Cherchez ensuite le diamètre de lime adapté dans le tableau de correspondance STIHL en utilisant la valeur calculée :
| Chiffre indiqué sur le limiteur de profondeur | Autre code d’identification sur le limiteur de profondeur | Pas de chaîne | Diamètre de la lime ronde |
|---|---|---|---|
| 1 | 1/4 | 1/4" | 4,0 millimètres |
| 2 | 325 | .325" | 4,8 millimètres |
| 3 | 3/8 | 3/8" | 5,2 millimètres |
| 4 | 404 | .404" | 5,5 millimètres |
| 6 | P, PM | 3/8" Picco | 4,0 millimètres |
| 7 | 1/4" Picco | 3,2 millimètres |
Bon à savoir
Les limes de tronçonneuse sont différentes des limes d’atelier ou autres. Leur surface est spécialement conçue pour affûter les chaînes de tronçonneuse. N’utilisez jamais d’autres types de lime pour affûter votre tronçonneuse.
Affûter la tronçonneuse : Instructions
Après avoir sélectionné la lime ronde adaptée, assurez-vous que votre poste de travail est sécurisé. En plus d’utiliser les bons outils, vous avez besoin d’un espace suffisant et, pour votre propre sécurité, vous devez porter des gants en matériau résistant.
Nettoyez la chaîne et vérifiez qu’elle n’est pas endommagée. Resserrez ensuite légèrement la chaîne afin de pouvoir mieux affûter les dents. À l’aide d’un feutre, fixez une dent de référence qui servira de mesure pour toutes les autres dents.
Assurez-vous impérativement que le repère d’usure n’est pas encore atteint. Dans le cas contraire, nous vous recommandons de remplacer l’ensemble de la chaîne.

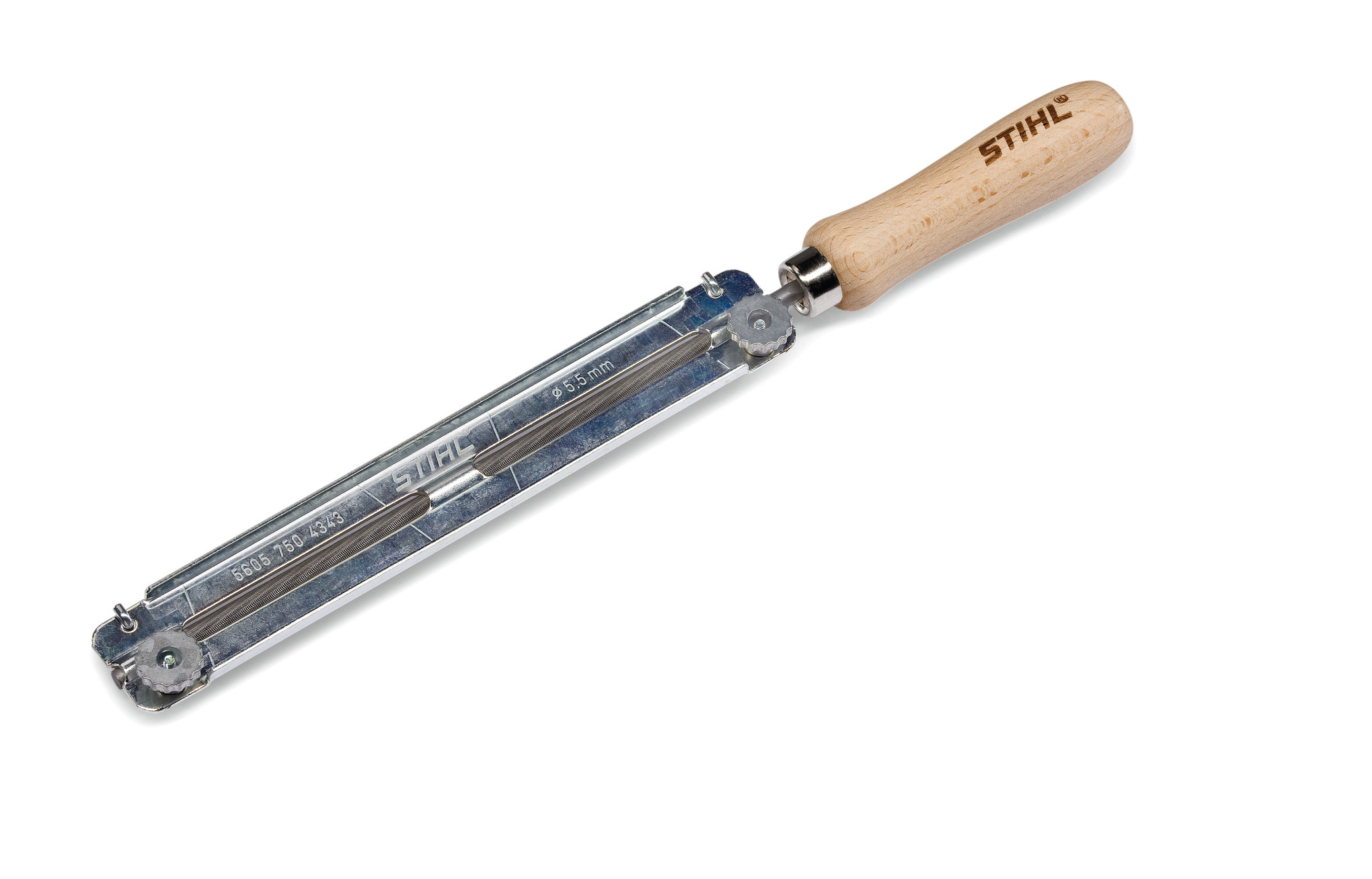

Guidez la lime en tenant le manche d’une main et en faisant passer la lime devant la dent de coupe avec l’autre main en tirant vers l’avant. Commencez par la dent de référence et placez la lime dans la dent de coupe de manière à ce qu’elle puisse être guidée le long de la dent en exerçant une pression de l’intérieur vers l’extérieur.
Toujours limer selon un angle de 90 degrés par rapport au guide. La lime n’accroche que dans le sens avant - soulevez la lime en la ramenant vers vous. Tourner légèrement la lime à intervalles réguliers afin d’éviter une usure unilatérale de lime.
Les chaînes STIHL sont affûtées en série avec un angle d’affûtage de 30 degrés. Si vous utilisez un outil d’affûtage, vous pouvez facilement vous orienter en utilisant les marquages correspondants afin de respecter l’angle correct.
Guidez la lime de manière à ce qu’un quart du diamètre de la lime dépasse du toit de la dent. Limer la dent de référence jusqu’à ce que la lame soit parfaitement affûtée. Nous vous conseillons de procéder à un limage plus souvent que les opérations de maintenance. Vous évitez ainsi un limage fastidieux avec un enlèvement de matière plus important.
Si vous percevez des reflets lumineux sur l’arête de coupe, la dent n’est pas encore affûtée.
La dent n’est bien affûtée que lorsque vous ne percevez plus aucun reflet lumineux.
Ensuite, limez toutes les dents de cette face à la même longueur. Tournez ensuite la tronçonneuse sur 180 degrés et limez toutes les dents de l’autre côté. Veillez à ce que les dents de coupe présentent la même longueur que la dent de référence.
Lorsque la dent est affûtée, le retrait du limiteur de profondeur diminue automatiquement. Une fois toutes les dents de coupe affûtées, vous devez maintenant vérifier le retrait du limiteur de profondeur et le cas échéant l’ajuster. Pour contrôler le retrait de limiteur de profondeur, utilisez le gabarit d’affûtage correspondant au pas de chaîne.

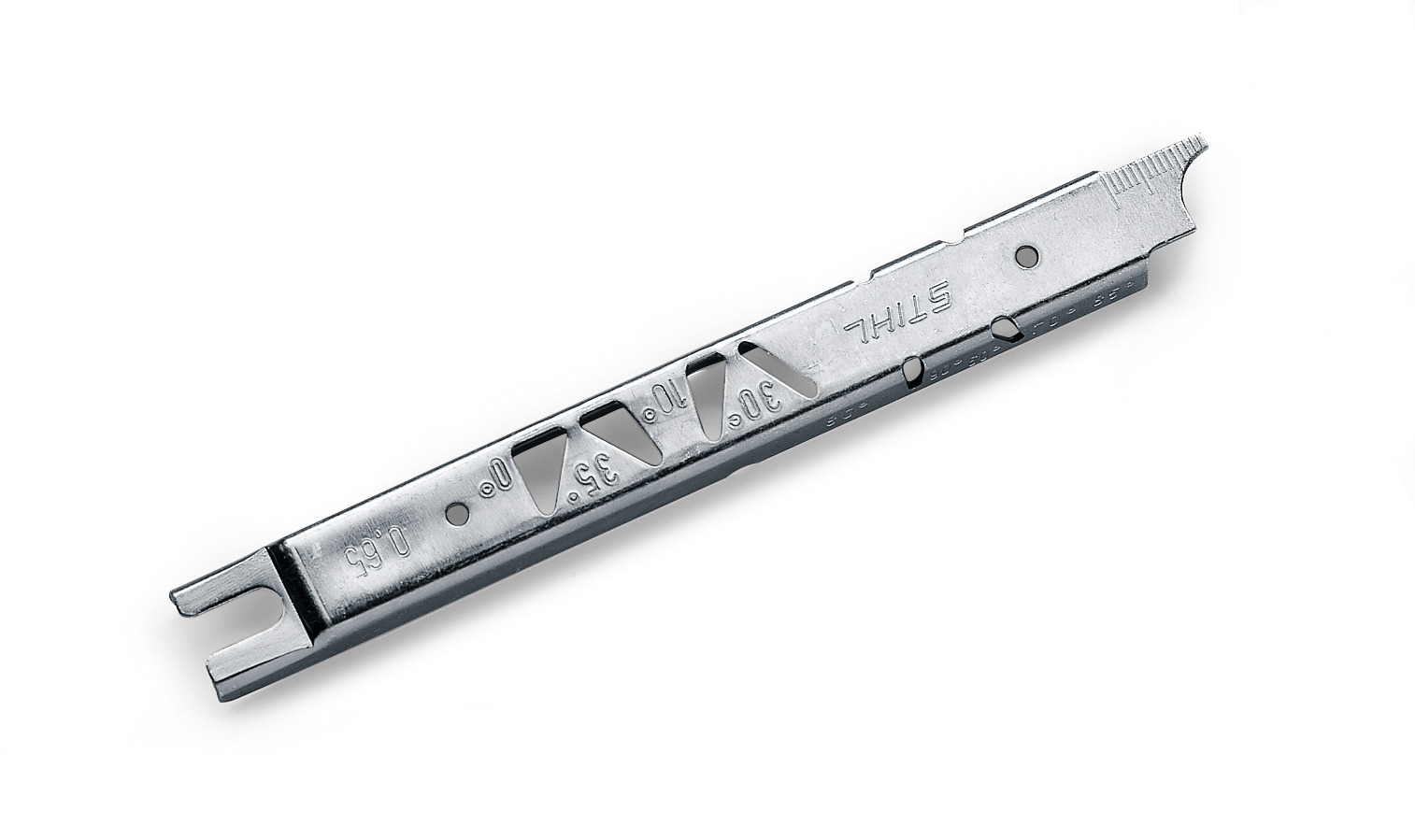

Pour ce faire, placer simplement le gabarit d’affûtage sur la chaîne. Si le limiteur de profondeur dépasse du gabarit, il doit être retravaillé.

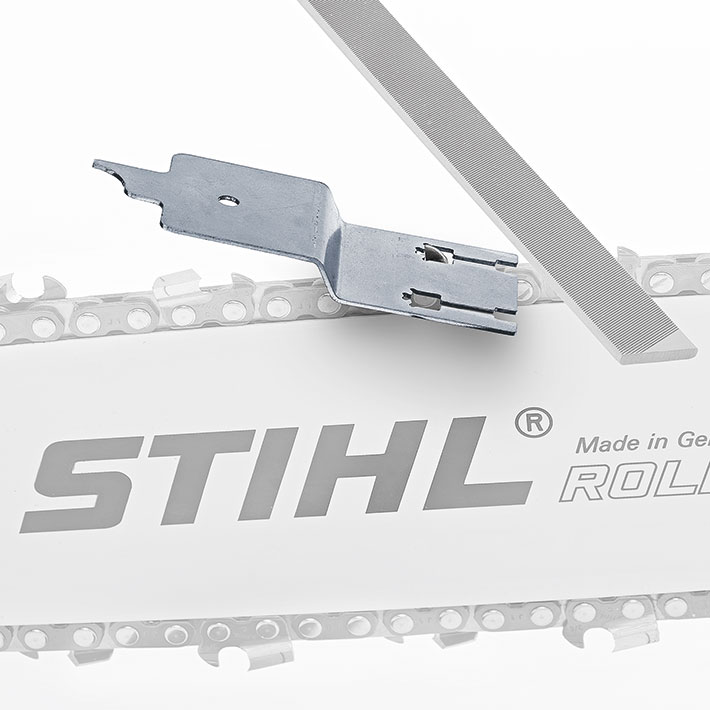

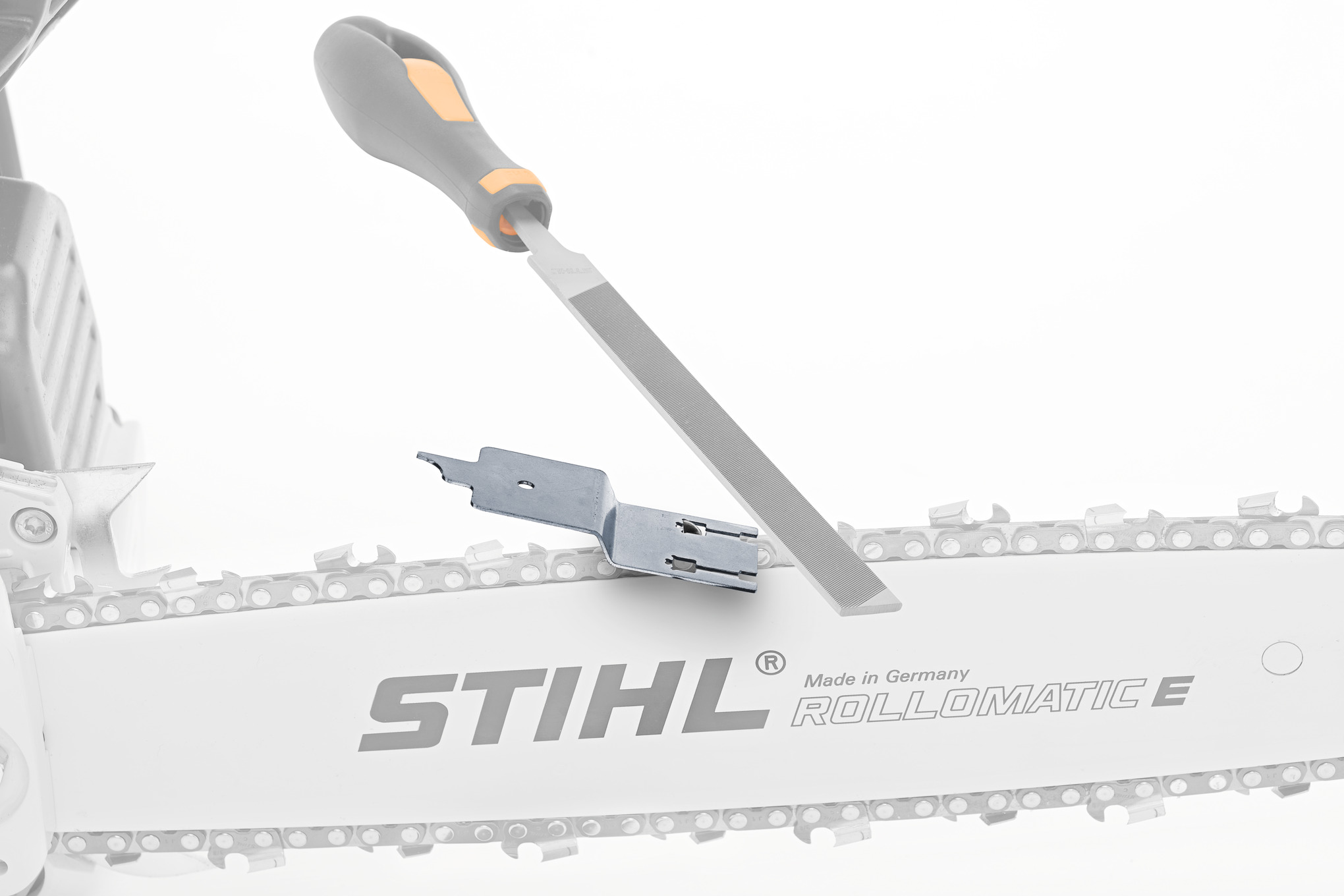

À l’aide d’une lime plate, limez le limiteur de profondeur horizontalement de manière à ce qu’il soit aligné avec le gabarit. Pour les chaînes avec maillon d’entraînement à bossage, le bossage est traité en même temps que le limiteur de profondeur. Lorsque le limiteur de profondeur est à la bonne hauteur, limez ensuite le toit du limiteur de profondeur en biais parallèlement au repère de service sur la chaîne - n’abaissez pas davantage le point le plus haut du limiteur de profondeur. Veillez à ne pas toucher la dent de coupe fraîchement affûtée avec la lime plate. Des limiteurs de profondeur trop bas augmentent la tendance au rebond de la tronçonneuse.
En théorie, il est également possible d’adapter le limiteur de profondeur sans utiliser un gabarit. Dans ce cas, utilisez toujours le marquage d’entretien. Procéder à un affûtage à main levée est toutefois plus prompte aux erreurs. C’est pourquoi nous recommandons l’utilisation d’un gabarit. Attention : utilisez toujours une lime plate pour limer le limiteur de profondeur. Les limes rondes ne sont pas adaptées à cet effet !

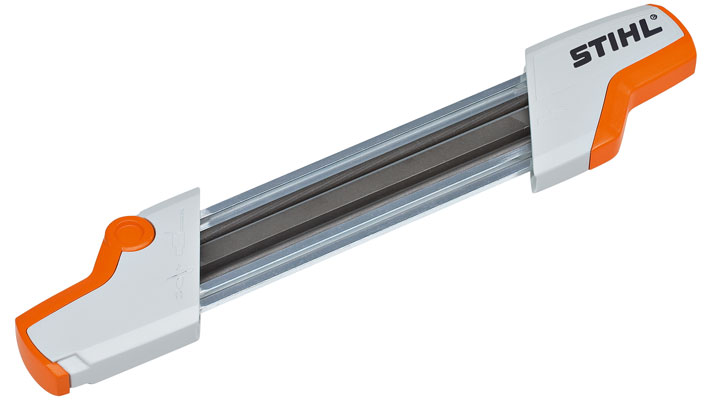

Astuce produit : le porte-lime 2-en-1 vous permet d’affûter les dents de votre chaîne et de remettre le limiteur de profondeur à la bonne hauteur.
Affûter la chaîne HEXA de STIHL
L’affûtage n’a jamais été aussi simple : la chaîne innovante STIHL 3/8" Rapid Hexa est affûtée avec la lime hexagonale Hexa développée à cet effet – sans outils d’affûtage supplémentaires. La nouvelle lime hexagonale est parfaitement adaptée à la forme innovante de la dent de coupe Hexa et permet un affûtage rapide et presque parfait de la chaîne à un angle d’affûtage idéal. Regardez la vidéo pour découvrir comment cela fonctionne. Grâce à la nouvelle forme des dents de la chaîne Rapid Hexa, vous obtenez également une chaîne très durable avec une performance de coupe jusqu’à 10 % supérieure à celle de la 36 RS.
Vidéo : la chaîne 3/8" Rapid HEXA de STIHL
Pour affûter votre chaîne Rapid Hexa, placez la lime hexagonale à 90° par rapport au guide. Le bourrelet est dirigé vers le haut et est parallèle au repère sur la dent de coupe, ce qui donne automatiquement l’angle d’affûtage idéal de 25 degrés.
Tenez le manche d’une main et, de l’autre, déplacez la lime vers l’avant sur la dent de coupe. Détachez la lime de la dent de coupe lors du mouvement retour afin de limer uniquement en pointillés vers l’avant. Réglez ensuite le limiteur de profondeur. Pour plus de détails, reportez-vous à l’étape 3 ci-dessus.
Bois tendre ou bois dur ? Réglage optimal du limiteur de profondeur
Chaque gouge de votre tronçonneuse possède un limiteur de profondeur qui détermine la profondeur de pénétration dans le bois et, donc, l’épaisseur des copeaux. Pour une coupe optimale, le limiteur de profondeur doit être correctement réglé en fonction du type de bois que vous sciez. C’est essentiel.
Limiteur de profondeur et types de bois
Chaque type de bois réagit différemment au passage de la tronçonneuse. Un réglage adéquat du limiteur de profondeur peut vous faciliter la tâche. Lorsque vous achetez une tronçonneuse, pensez au type de bois que vous coupez le plus souvent.
Les bois durs étant plus résistants au sciage que les bois tendres, il est préférable que le retrait du limiteur de profondeur ne soit pas trop élevé. Pour les bois tendres, le retrait peut être augmenté de 0,2 mm, hors période de gel. N’hésitez pas à utiliser le gabarit d’affûtage correspondant au pas de chaîne immédiatement supérieur pour rectifier le réglage. STIHL fournit également un gabarit d’affûtage spécial que vous pouvez utiliser pour déterminer directement le retrait optimal du limiteur de profondeur pour les bois durs et les bois tendres.
Référez-vous au pas de chaîne et au tableau des diamètres de lime ci-dessus pour déterminer le retrait du limiteur de profondeur pour les bois durs.
COMMENT AFFÛTER UNE CHAÎNE DE TRONÇONNEUSE : CONSEILS ET ASTUCES D’ENTRETIEN
- Pour commencer, colorez la surface d’une gouge avec un feutre afin de vous aider à effectuer un affûtage régulier. Après deux ou trois coups de lime, contrôlez : si l’enlèvement de couleur est régulier, c’est que votre méthode de travail est bonne. Si la couleur n’a été enlevée que par endroits, vérifiez que vous utilisez la bonne lime et veillez à ne pas la placer trop haut ou trop bas.
- N’attendez pas que votre tronçonneuse soit totalement émoussée pour l’affûter. Procédez à un affûtage léger mais régulier pour garantir le fonctionnement optimal de votre tronçonneuse.
- Comptez le nombre de coups de lime que vous donnez et répétez-le pour chaque gouge, afin qu’elles soient toutes de la même longueur.
- Si vous découvrez que les dents sont plus courtes d’un côté, c’est que vous avez exercé plus de pression sur ce côté. Rectifiez le tir en donnant un ou deux coups de lime supplémentaires aux dents les plus longues.
- Astuce produit : le porte-lime 2-en-1 permet d’affûter une chaîne de tronçonneuse tout en rétablissant la hauteur du limiteur de profondeur.
